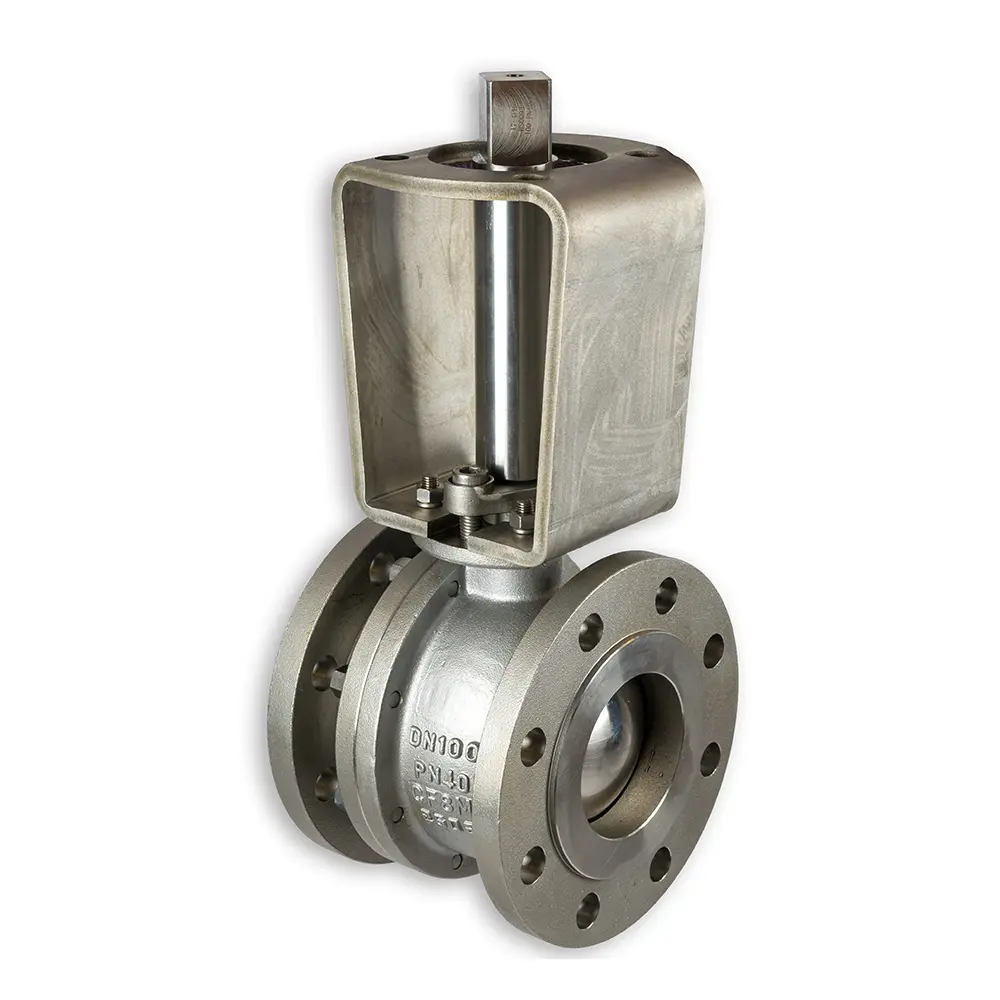

Шаровые краны с нижней опорой (цапфой), футерованный тип: РРФ
Шаровые краны с нижней опорой (цапфой), футерованный тип: РРФ
DN Номинальный диаметр: от DN 50 до DN 500
PN Номинальное давление: от PN 10 PN 160
TO Температура рабочей среды: от -196° до +600°С
Отличительные особенности
- Корпус: Изготовлен из высокопрочных сталей или сплавов с антикоррозийными покрытиями, что обеспечивает исключительную стойкость к агрессивным средам и внешним воздействиям.
- Затвор (шар): Может быть металлическим (например, из нержавеющей стали) или керамическим, в зависимости от требуемой стойкости к среде.
- Футерованные уплотнения: Внутренняя часть шара или корпуса, а также седла, футеруются (покрываются) специальными износостойкими и химически инертными материалами (например, PTFE, PFA, ETFE). Это обеспечивает:
- Повышенную герметичность: Футеровка создает более плотное и надежное уплотнение.
- Защиту от износа: Футерованное покрытие защищает как шар, так и седла от абразивного воздействия и эрозии.
- Уплотнительные элементы: Для штока и других зон, требующих уплотнения, применяются эластомеры или композитные материалы, устойчивые к агрессивным средам и повышенным температурам.
- Нижняя опора (цапфа): Расположена в нижней части корпуса, как и в кранах РР, обеспечивает стабильность, облегчает монтаж и обслуживание, позволяя заменять уплотнения без полного демонтажа.
Принцип действия
Принцип действия аналогичен шаровым кранам с нижней опорой. Поворот рукоятки или привода смещает футерованный шар, который, контактируя с футерованными седлами, перекрывает или регулирует поток. Футеровка обеспечивает надежное уплотнение и защиту от износа. Нижняя опора (цапфа) упрощает монтаж и обслуживание.
Варианты комплектации
- Тип привода: Ручное управление (рычаг, редуктор), пневматический, электрический.
- Материалы: Выбор футеровочного материала, материала корпуса, шара и уплотнений в зависимости от степени агрессивности среды, температуры и давления.
- Тип присоединения: Фланцевое, под приварку.
