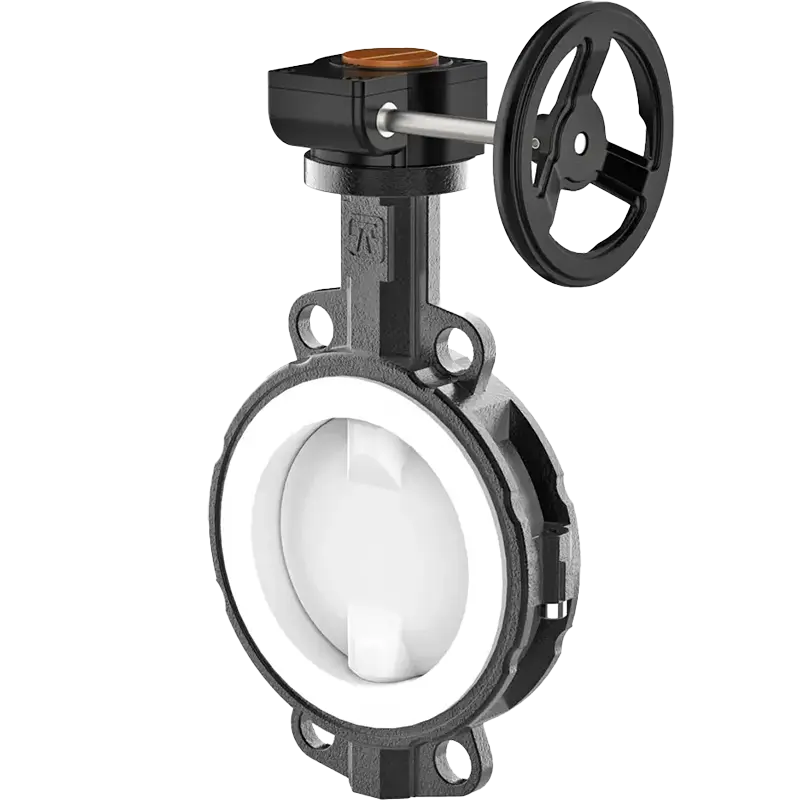

Дисковый затвор безэксцентриковый футерованный PTFE ТИП ЗД 41Ф
Дисковый затвор безэксцентриковый футерованный PTFE ТИП ЗД 41Ф
DN Номинальный диаметр: от DN 50 до DN 300
PN Номинальное давление: от PN 10 до PN 25
TO Температура рабочей среды: от -40° до +200°
Отличительные особенности
- Полная футеровка инертными материалами: Внутренние поверхности корпуса и диска защищены слоем футеровки из химически стойких материалов (PTFE, EPDM, PFA), что гарантирует полную изоляцию рабочей среды от контакта с металлическими частями арматуры.
- Устойчивость к агрессивным средам: Футеровка обеспечивает исключительную устойчивость к широкому спектру химикатов: кислотам, щелочам, солям, растворителям и другим агрессивным веществам, что критически важно для химической, фармацевтической и металлургической промышленности.
- Предотвращение загрязнения среды: Использование инертных материалов гарантирует чистоту транспортируемого продукта, что незаменимо в фармацевтике, пищевой промышленности и производстве чистых химикатов.
- Безэксцентриковая конструкция: Сохранение безэксцентриковой конструкции обеспечивает низкое усилие привода и минимизирует износ уплотнения, что продлевает срок службы затвора, несмотря на работу в сложных средах.
- Сохранение герметичности: Надежная конструкция, дополненная защитной футеровкой, обеспечивает высокую степень герметичности в закрытом положении.
Принцип действия
Диск, футерованный инертным материалом, вращается внутри корпуса, который также имеет защитное покрытие. В закрытом положении диск плотно прижимается к футерованному седлу, обеспечивая герметичное перекрытие. Вращение диска происходит без контакта между металлическими частями, что исключает повреждение полимерного слоя и продлевает срок службы футеровки.
Варианты комплектации
- Тип футеровки: Выбор материала футеровки (PTFE, PFA, EPDM) в зависимости от требуемой химической стойкости и температурного режима.
- Тип управления: Рукоятка, редуктор или привод (электрический/пневматический) для автоматизации и удобства работы с большими диаметрами.
- Исполнение: Стандартное межфланцевое исполнение для простой установки между фланцами трубопровода.
