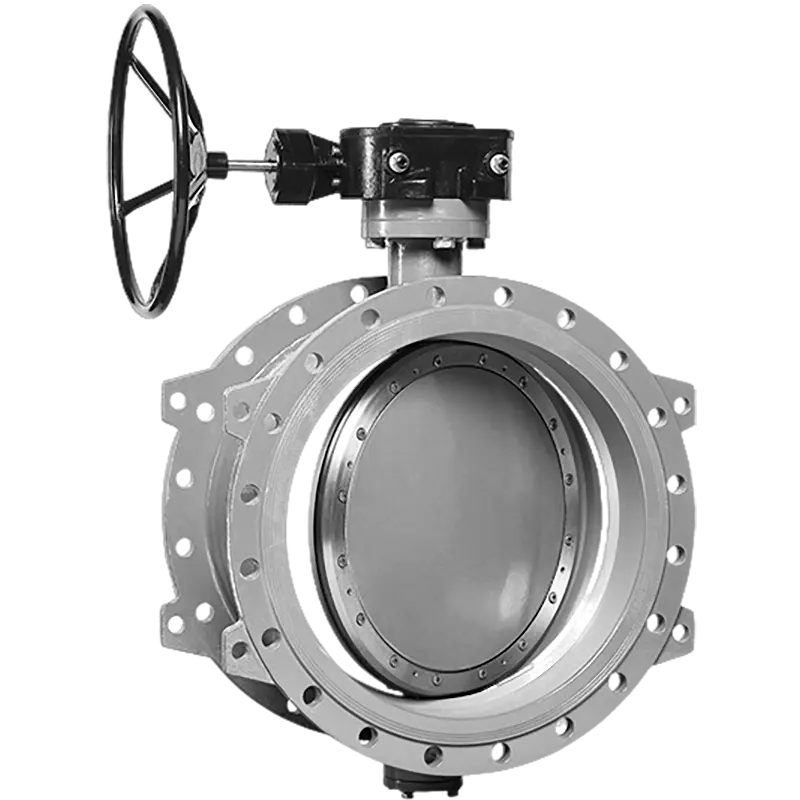

Дисковый затвор двухэксцентриковый ТИП ЗД 42
Дисковый затвор двухэксцентриковый ТИП ЗД 42
DN Номинальный диаметр: от DN 50 до DN 3000
PN Номинальное давление: от PN 10 до PN 100
TO Температура рабочей среды: от –46°C до +650°C
Отличительные особенности
- Двухэксцентриковая конструкция: Уникальная конструкция с двумя эксцентриками (один относительно оси диска, другой – оси вала) обеспечивает полное отведение диска от седла при открытии. Это исключает трение уплотнительных поверхностей, что приводит к значительному уменьшению крутящего момента, продлению срока службы затвора и облегчению его эксплуатации.
- Малый крутящий момент: Благодаря снижению трения, для управления затвором требуется значительно меньшее усилие, что упрощает монтаж и эксплуатацию, а также позволяет использовать менее мощные приводы.
- Увеличенный срок службы: Отсутствие трения уплотнительных поверхностей при открытии/закрытии минимизирует их износ, что существенно продлевает общий срок службы затвора по сравнению с одноэксцентриковыми или концентрическими моделями.
- Регулирующая и запорная функция: Затвор может эффективно использоваться как для полного перекрытия потока, так и для его частичного регулирования, предоставляя гибкость в управлении технологическими процессами.
- Широкий диапазон применения: Разработан для использования в различных отраслях, включая металлургию, газопереработку, нефтехимию, нефтепереработку, лесопереработку, химическую промышленность, а также в системах топливно-энергетического комплекса, ЖКХ, водоснабжения и водоотведения.
Принцип действия
Затвор имеет два эксцентрика. При повороте вала диск, который не касается седла на протяжении большей части хода, начинает постепенно перекрывать проход. В конечном положении диск плотно прижимается к седлу, обеспечивая герметичное перекрытие. Двухэксцентриковая схема позволяет минимизировать износ уплотнительных поверхностей, так как трение между диском и седлом возникает только в момент полного закрытия.
Варианты комплектации
- Исполнение с редуктором: Обеспечивает легкое управление при больших диаметрах и высоких давлениях.
- Исполнение с приводом:
- С электроприводом для автоматизации процессов.
- С пневмоприводом для быстрого срабатывания и использования во взрывоопасных средах.
- Различные материалы корпуса и уплотнения: Позволяют подобрать оптимальный вариант затвора для работы с различными рабочими средами, температурными режимами и требованиями к химической стойкости.
- Межфланцевое (wafer) или фланцевое (lug) исполнение: Для удобства монтажа в различных конфигурациях трубопроводов.
