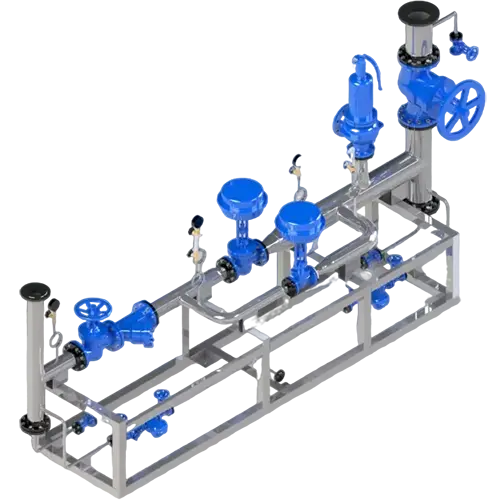

Редукционно-охладительные установки тип: РОУ281

DN Номинальный диаметр: от DN 50 до DN 500

PN Номинальное давление: от PN 16 PN 160

TO Температура рабочей среды: от 0° до +140°С

Описание

Комплексное управление давлением и температурой: редукционно-охладительные установки РОУ281

Редукционно-охладительные установки типа РОУ281 – это комплексные инженерные решения, предназначенные для одновременной регуляции давления и температуры рабочей среды в технологических трубопроводных системах. Эти установки обеспечивают стабильное и безопасное функционирование оборудования, понижая высокое входное давление до заданного рабочего уровня и последующим охлаждением потока. Благодаря этому достигается снижение температурных нагрузок, предотвращение аварийных ситуаций и повышение эффективности всего процесса.

Редукционно-охладительные установки РОУ281 – это комплексное и надежное решение для обеспечения оптимальных условий давления и температуры в ваших технологических процессах. Их модульная конструкция, высокая точность регулирования и применение стойких материалов гарантируют безопасность, эффективность и долговечность эксплуатации.

Технические характеристики

Общие

Номинальный диаметр, мм	от DN 50 до DN 500
Номинальный диаметр, DN, мм	15 \| 20 \| 25\| 32\| 40\| 50 \| 65 \| 80 \| 100 \| 125 \| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 500
Номинальное давление	от PN 16 PN 160
Перепад давления (бар)	1,0 \| 1,6 \| 2,5 \| 4,0 \| 6,3 \| 10,0 \| 16,0
Рабочая температура, °C	от 0° до +140°С
Присоединение	Фланцевое \| Межфланцевое \| Под приварку \| Резьбовое
Специальные исполнения	Специальное исполнение по запросу
Функция арматуры	Запорная \| Регулирующая \| Запорно-регулирующая
Навесное оборудование	Исполнительные механизмы: ручные \| электрические \| пневматические приводы. Системы контроля и управления: Позиционеры \| Концевые выключатели \| Электромагнитные клапаны \| Фильтр-регуляторы

Материалы

Корпус	Чугун, Углеродистая сталь, Нержавеющая сталь, Хастеллой, Титан \| EN-JL250 EN-JS1049, 1.0619, 1.4408, 1.4581 / A 126 B, A 216 WCC, A351CF8M
Вид уплотнения	Бронза, Медь, CrNiMo, 1.4310, 1.4571
Капилляр	Медь, никилированная

Отличительные особенности

Комплексная регуляция: Сочетают в себе функции редуцирования давления и охлаждения рабочей среды в одном компактном узле.
Снижение рабочего давления: Высокоточные редукционные клапаны позволяют понижать входное давление до заданных, стабильно поддерживаемых значений, что критически важно для защиты последующего оборудования.
Охлаждение потока: Интегрированные охладители или теплообменники эффективно снижают температуру рабочей среды, предотвращая перегрев и снижая температурные нагрузки на трубопроводы и оборудование.
Предотвращение аварийных ситуаций: Комплексное управление параметрами среды минимизирует риск возникновения перегревов, перепадов давления и связанных с ними аварий.

Принцип действия

Рабочая среда поступает в установку, где сначала проходит через редукционный клапан, который снижает давление до заданного уровня. Затем поток направляется в теплообменник (охладитель), где происходит отвод избыточного тепла, снижая температуру до требуемого значения. Регулирование обоих параметров осуществляется автоматически, зачастую с использованием обратной связи от датчиков давления и температуры.

Варианты комплектации

Производительность: Различные типоразмеры установок, рассчитанные на разный расход рабочей среды.
Типы теплообменников: Выбор типа теплообменника (например, кожухотрубный, пластинчатый) в зависимости от требований к охлаждению и среды охлаждения.
Материалы исполнения: Возможность выбора материалов для работы в агрессивных или высокотемпературных средах.
Дополнительная арматура: Комплектация датчиками, контроллерами, системами управления.
