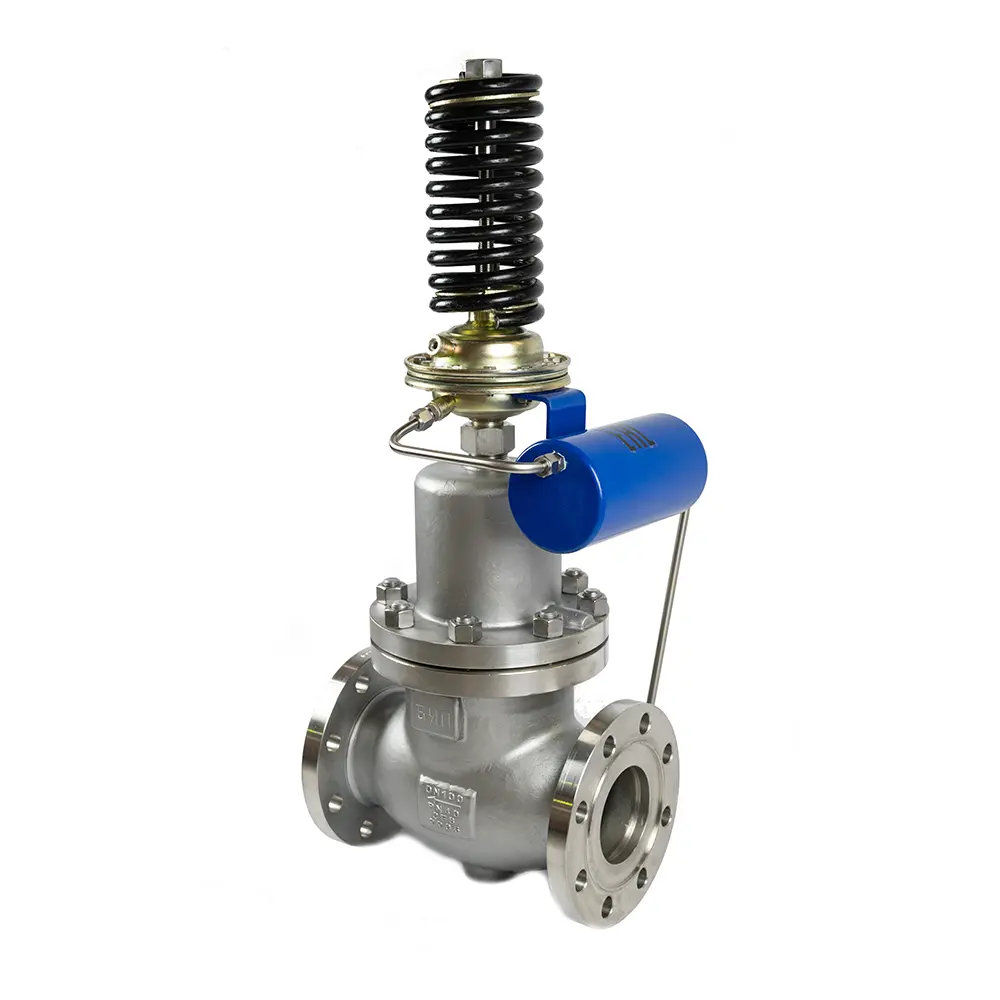

Регуляторы давления прямого действия тип: РПД11
Регуляторы давления прямого действия тип: РПД11
DN Номинальный диаметр: от DN 15 до DN 300
PN Номинальное давление: от PN 16 до PN 40
TO Температура рабочей среды: от -40° до +350°С
Отличительные особенности
- Автоматическая стабилизация давления: Регуляторы РПД11 мгновенно реагируют на изменения входного давления, автоматически регулируя поток рабочей среды для поддержания заданного выходного параметра.
- Принцип прямого действия: Конструкция основана на непосредственной взаимосвязи между давлением рабочей среды и усилием, приложенным к регулирующему элементу (мембране или поршню). Это обеспечивает быстрое срабатывание и высокую точность.
- Отсутствие внешнего питания: Работа регуляторов не требует электроэнергии или других внешних источников питания, что упрощает монтаж и эксплуатацию, а также повышает надежность в автономных системах.
Принцип действия
В регуляторах прямого действия давление рабочей среды воздействует на мембрану (или поршень), которая через шток связана с регулирующим клапаном. При изменении давления на выходе (в режиме “после себя”) или на входе (в режиме “до себя”) мембрана смещается, изменяя степень открытия/закрытия клапана. Это позволяет компенсировать любые отклонения от заданного давления. Пружина используется для установки желаемого рабочего давления.
Варианты комплектации
- Исполнение: “До себя” (upstream) или “После себя” (downstream).
- Диапазон регулирования: Различные диапазоны выходного давления, настраиваемые с помощью регулировочной пружины.
- Материалы: Широкий выбор материалов корпуса и мембраны для совместимости с различными рабочими средами и температурными режимами.
- Типы присоединения: Фланцевое, резьбовое для удобства монтажа.
