Сегментный клапан СБВ1 безэксцентриковый

DN Номинальный диаметр: от DN 15 до DN 100

PN Номинальное давление: до PN 16

TO Температура рабочей среды: от -20° до +130°С

Описание

Сегментный клапан безэксцентриковый СБВ1

Точное регулирование и надежное управление потоком: безэксцентриковый сегментный клапан СБВ1

Сегментный клапан безэксцентриковый СБВ1 от ООО «БИП» — это специализированное устройство, предназначенное в первую очередь для высокоточного управления расходом рабочей среды, но также способное выполнять функции полного отключения потока. Его уникальная конструкция с V-образным вырезом на шаровом сегменте обеспечивает сильное напряжение сдвига, позволяя эффективно справляться с вязкими средами, волокнами и частицами, что делает его универсальным решением для широкого спектра технологических процессов.

Технические характеристики

Общие

Номинальный диаметр, мм	от DN 25 до DN 500
Номинальный диаметр, DN, мм	25 \| 32 \| 40 \| 50 \| 65 \| 80 \| 100 \| 125 \| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500
Номинальное давление	PN10 PN63
Перепад давления (бар)	1,0 \| 1,6 \| 2,5 \| 4,0 \| 6,3
Рабочая температура, °C	с мягким седлом: от -29° до +240°С \| с металлическим седлом: от -29°С до +350°С
Присоединение	Фланцевое \| Межфланцевое \| Под приварку
Специальные исполнения	Специальное исполнение по запросу
Масса, кг.	от 2,6 до 510

Материалы

Корпус	Углеродистая сталь WCB, Сталь 20Л, 25Л Нержавеющая сталь CF8, 08Х18Н10, 08Х17Н13М2, CF8M, CF3M, 03Х17Н14М3
Шар / Седло	Металлическое уплотнение (CF8+HCr/304+STL, CF8M+HCr/316+STL, CF3+HCr/304L+STL и т.д.) Мягкое уплотнение (Devlon / PEEK / PCTFE)

Отличительные особенности

Основное назначение – регулирование расхода: V-образный вырез на шаровом сегменте обеспечивает пропорциональное или более точное регулирование объемного расхода жидкости, что критически важно для процессов, требующих точного контроля.
Возможность отключения потока: Клапан также способен полностью перекрывать поток, выполняя функции запорной арматуры, что повышает его универсальность.
Эффективная работа с вязкими средами и частицами: Прорезь в форме V-образного выреза создает высокое напряжение сдвига, которое позволяет клапану эффективно прорезать сквозь волокна и частицы, предотвращая их накопление и засорение, что обеспечивает бесперебойную работу.
Хороший регулирующий клапан общего назначения: Благодаря сочетанию регулирующих свойств и способности справляться с неоднородными средами, СБВ1 является универсальным решением для широкого круга задач.
Безэксцентриковая конструкция: Обеспечивает плавное движение сегмента, снижает износ и облегчает управление клапаном.

Принцип действия

В закрытом положении V-образный вырез сегмента располагается так, что перекрывает проход рабочей среды. При открытии сегмент поворачивается, открывая проход. Форма V-образного выреза позволяет точно дозировать объем протекающей среды в зависимости от угла поворота сегмента. Напряжение сдвига, возникающее в месте контакта сегмента с проточкой, помогает эффективно проходить через частицы и волокна, предотвращая их застревание.

Варианты комплектации

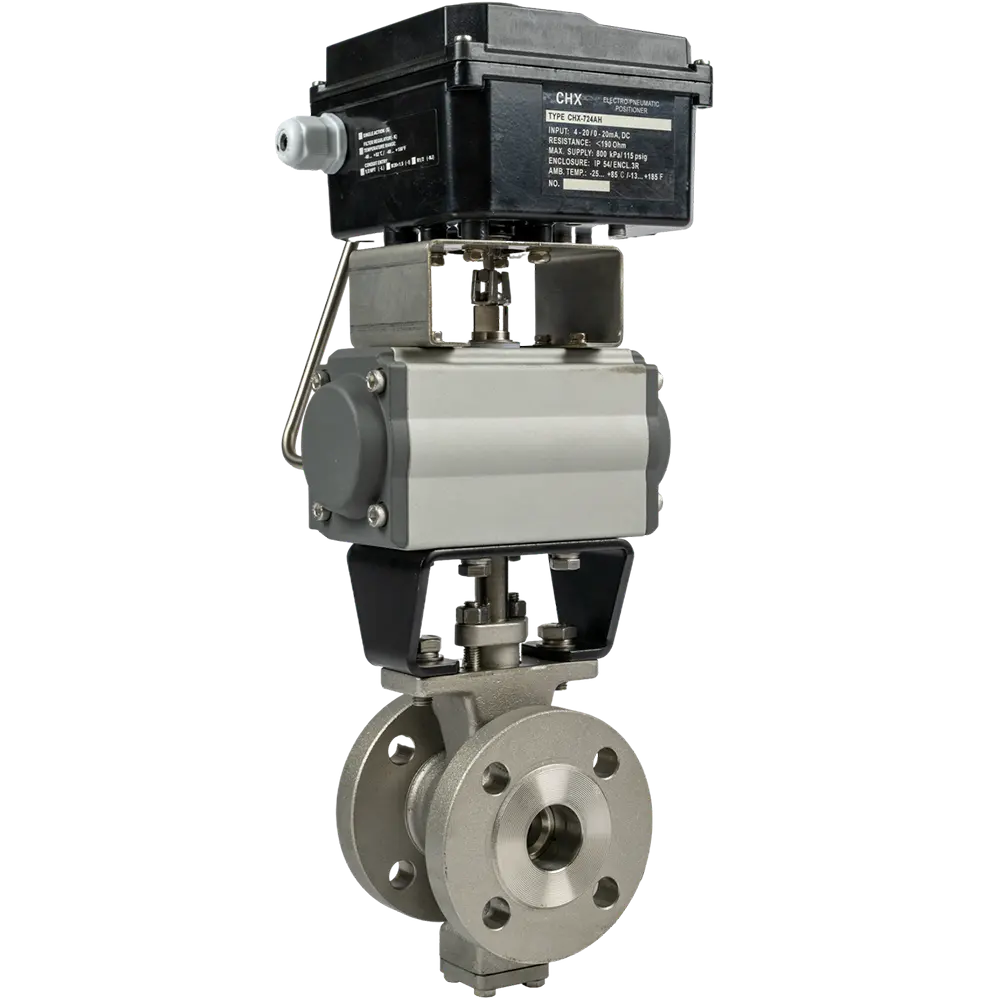

Исполнение с приводом:
- Электропривод для автоматизированного управления.
- Пневмопривод для быстрого срабатывания.
- Гидравлический привод для систем высокого давления.
Исполнение с редуктором: Для ручного управления, обеспечивающего точную настройку положения сегмента.
Различные материалы: Корпус и сегмент могут быть выполнены из различных материалов для соответствия требованиям рабочей среды.
Типы присоединения: Фланцевое или межфланцевое исполнение.
