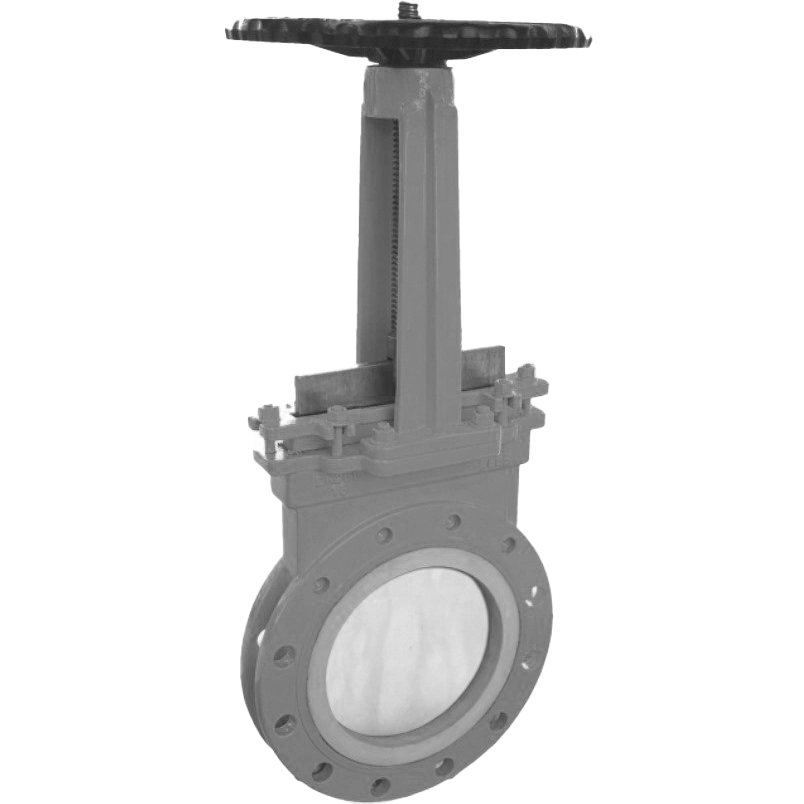

Шиберная задвижка керамическая тип: ШЗ73

DN Номинальный диаметр: от DN 50 до DN 2400

PN Номинальное давление: от PN 6 до PN 40

TO Температура рабочей среды: от -60° до +280°С

Описание

Исключительная износостойкость и герметичность: керамическая шиберная задвижка ШЗ73 для самых сложных сред

Керамическая шиберная задвижка ШЗ73 – это передовое решение, предназначенное для надежного перекрытия и точного регулирования потока рабочих сред в промышленных трубопроводах, особенно там, где стандартные материалы оказываются неэффективны. Сочетание высокопрочной керамики с продуманной конструкцией обеспечивает выдающуюся износостойкость, исключительную герметичность и долговечность при работе с агрессивными, абразивными и высокотемпературными средами.

Керамическая шиберная задвижка ШЗ73 – это высокоэффективное решение для самых требовательных промышленных задач. Её исключительная износостойкость, химическая стойкость и способность работать в экстремальных температурных режимах гарантируют надежную работу и долгий срок службы, минимизируя затраты на ремонт и обслуживание.

Технические характеристики

Общие

Номинальный диаметр, мм	от DN 50 до DN 2400
Номинальный диаметр, DN, мм	25 \| 32 \| 40 \| 50 \| 65 \| 80 \| 100 \| 125 \| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500
Номинальное давление	от PN 6 до PN 40
Перепад давления (бар)	0,6 \| 1,0 \| 1,6 \| 2,5 \| 4,0
Рабочая температура, °C	от -60° до +280°С
Присоединение	Фланцевое \| Межфланцевое
Специальные исполнения	Специальное исполнение по запросу
Функция арматуры	Запорная \| Регулирующая \| Запорно-регулирующая
Навесное оборудование	Исполнительные механизмы: ручные \| электрические \| пневматические приводы. Системы контроля и управления: Позиционеры \| Концевые выключатели \| Электромагнитные клапаны \| Фильтр-регуляторы

Материалы

Корпус	Чугун с керамикой \| Нержавеющая сталь с керамикой \| Углеродистая сталь с керамикой
Вид уплотнения	Керамика
Седло	Керамика

Отличительные особенности

Высокая износостойкость: Применение керамических элементов (шибер, седла) обеспечивает беспрецедентную стойкость к абразивному износу, что критически важно при работе с суспензиями, шламами и другими частицами.
Исключительная герметичность: Керамические поверхности обеспечивают высочайший класс герметичности, минимизируя или полностью исключая утечки рабочей среды даже при длительной эксплуатации и воздействии агрессивных сред.
Химическая инертность: Керамика устойчива к воздействию широкого спектра агрессивных химических веществ, включая кислоты, щелочи и растворители, что делает задвижку идеальной для химической, металлургической и нефтехимической промышленности.
Работа в высокотемпературных условиях: Керамические материалы сохраняют свои прочностные и герметизирующие свойства при высоких температурах, где металлические и эластомерные уплотнения теряют свою эффективность.
Надежное перекрытие и регулирование потока: Задвижка обеспечивает как полное перекрытие, так и точное регулирование расхода среды благодаря точному перемещению шибера между керамическими седлами.

Принцип действия

При повороте маховика или срабатывании привода, шток передаёт усилие на шибер (ножевую пластину). Шибер опускается перпендикулярно оси трубопровода, прорезая рабочую среду и плотно прилегая к керамическим седлам. Керамические поверхности обеспечивают абсолютную герметичность, прерывая поток. При открытии шибер поднимается, позволяя среде свободно проходить через осевой проход.

Варианты комплектации

Различные материалы керамики: В зависимости от условий эксплуатации (химическая агрессивность, температура, абразивность) могут использоваться различные типы керамических материалов для шибера и седел.
Исполнение корпуса: Выбор материала корпуса (например, футерованный чугун для химической стойкости) и типа присоединения (фланцевое, межфланцевое).
Типы управления: Штурвал, редуктор, электропривод, пневмопривод для различных уровней автоматизации и удобства эксплуатации.
