Шиберная задвижка ШЗ43 типового исполнения (включая исполнения прямоугольного сечения)

DN Номинальный диаметр: от DN 50 до DN 2400

PN Номинальное давление: от PN 6 до PN 40

TO Температура рабочей среды: от -196° до +600°С

Описание

Простота, надежность и эффективность: шиберная задвижка ШЗ43 для управления потоками

Шиберная задвижка ШЗ43 – это классический и проверенный временем вид запорной арматуры, широко применяемый для надежного управления потоками жидкостных, газовых или смешанных сред в разнообразных промышленных и бытовых сферах. Её популярность объясняется исключительной простотой конструкции, высокой надежностью, удобством эксплуатации и превосходными эксплуатационными характеристиками, такими как большая пропускная способность и малое гидравлическое сопротивление.

Шиберная задвижка ШЗ43 – это проверенное временем, простое и эффективное решение для задач запорной арматуры. Её высокая пропускная способность, надежность и удобство использования делают её незаменимой во многих промышленных и бытовых применениях, а возможность исполнения с двухсторонней герметичностью и для прямоугольных сечений расширяет сферу её применения.

Технические характеристики

Общие

Номинальный диаметр, мм	от DN 50 до DN 2400
Номинальный диаметр, DN, мм	25 \| 32 \| 40 \| 50 \| 65 \| 80 \| 100 \| 125 \| 150 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500
Номинальное давление	от PN 6 до PN 40
Перепад давления (бар)	0,6 \| 1,0 \| 1,6 \| 2,5 \| 4,0
Рабочая температура, °C	от -196° до +600°С
Присоединение	Фланцевое \| Межфланцевое \| Под приварку
Специальные исполнения	Специальное исполнение по запросу \| Можем изготовить шиберную задвижку бункерного типа до 1500x1500
Функция арматуры	Запорная \| Регулирующая \| Запорно-регулирующая
Навесное оборудование	Исполнительные механизмы: ручные \| электрические \| пневматические приводы. Системы контроля и управления: Позиционеры \| Концевые выключатели \| Электромагнитные клапаны \| Фильтр-регуляторы

Материалы

Корпус	Чугун \| Углеродистая сталь \| Нержавеющая сталь \| Хастеллой \| Титан
Вид уплотнения	PTFE \| Металл \| EPDM

Отличительные особенности

Простота и надежность конструкции: Задвижка имеет простую и надежную конструкцию, состоящую из корпуса, шибера (затвора) и уплотнительных элементов. Это обеспечивает долгий срок службы и минимальную потребность в обслуживании.
Высокая пропускная способность: Благодаря прямолинейному проходу среды, шиберная задвижка обладает минимальным гидравлическим сопротивлением, что позволяет обеспечить максимальную пропускную способность системы.
Необходимая герметизация: Задвижка обеспечивает надежное перекрытие потока, гарантируя необходимый уровень герметичности.
Двухсторонняя герметичность (в соответствующем исполнении): Опциональное исполнение с двухсторонней герметичностью позволяет удерживать рабочую среду в обоих направлениях потока, что повышает безопасность и надежность системы.
Удобство использования: Простая операция открытия/закрытия делает задвижку интуитивно понятной и легкой в эксплуатации.

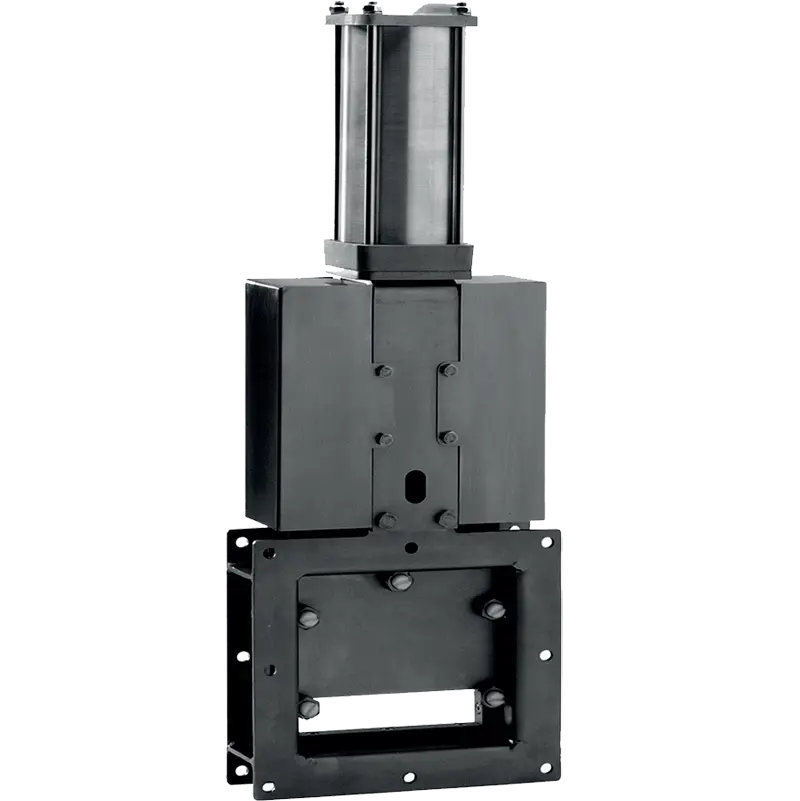

Типовое исполнение и прямоугольное сечение: Предлагаются типовые исполнения для круглых трубопроводов, а также специальные исполнения для прямоугольных каналов, что расширяет область применения.

Принцип действия

Шиберная задвижка работает путем перемещения плоского или клиновидного затвора (шибера) перпендикулярно оси трубопровода. В положении “открыто” шибер полностью поднят, не препятствуя потоку. В положении “закрыто” шибер опущен, перекрывая проход среды. Двухсторонняя герметичность достигается за счет специальной конструкции уплотнений, которая позволяет равномерно распределять давление среды с обеих сторон шибера.

Варианты комплектации

Исполнение для круглых трубопроводов: Стандартные типовые модели.
Исполнение для прямоугольных каналов: Специализированные конструкции для применения в вентиляционных системах, промышленных каналах и т.д.
Исполнение с двухсторонней герметичностью: Обеспечивает удержание рабочей среды в обоих направлениях.
Исполнение с различными материалами: Выбор материалов корпуса, шибера и уплотнения позволяет адаптировать задвижку к конкретным условиям эксплуатации и типу рабочей среды.
Типы управления: Штурвал, редуктор, электропривод, пневмопривод.
