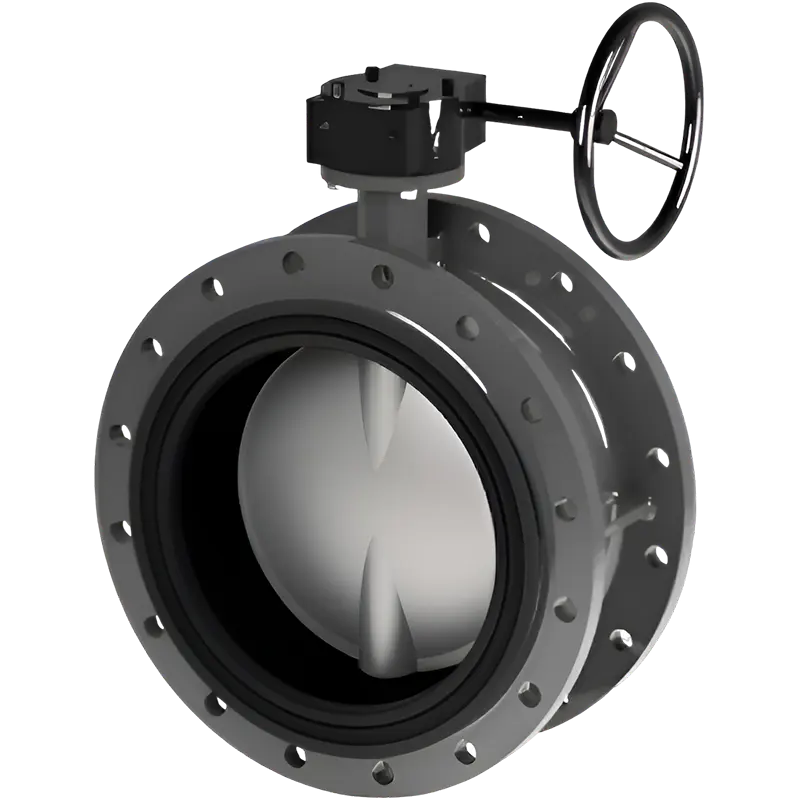

Дисковый затвор безэксцентриковый с интегрированным (незаменяемым) седловым уплотнением ЗД 41-1
Дисковый затвор безэксцентриковый с интегрированным (незаменяемым) седловым уплотнением ЗД 41-1
DN Номинальный диаметр: от DN 50 до DN 3000
PN Номинальное давление: от PN 6 до PN 25
TO Температура рабочей среды: -23…+200°С
Отличительные особенности
- Интегрированное (незаменяемое) седловое уплотнение: Уплотнение выполнено в виде единой монолитной детали, что исключает риск его смещения или выпадания в процессе эксплуатации. Это обеспечивает повышенную герметичность и долговечность узла.
- Безэксцентриковая конструкция: Отсутствие эксцентриситета в конструкции минимизирует износ уплотнительных поверхностей, продлевая срок службы затвора и снижая потребность в частом обслуживании.
- Монолитная конструкция узла уплотнения: Интегральное исполнение седла и уплотнения гарантирует целостность конструкции, повышая её надежность и устойчивость к механическим воздействиям.
- Повышенная надежность: Сочетание безэксцентриковой конструкции и монолитного уплотнения значительно снижает риск утечек и механических повреждений, обеспечивая стабильную и безотказную работу.
- Оптимальное соотношение цена/качество: Базовая модель ЗД 41-1 предлагает превосходные эксплуатационные характеристики по конкурентной цене, делая её экономически выгодным решением для широкого круга задач.
Принцип действия
Затвор состоит из корпуса, диска и седлового уплотнения. При повороте вала диск, расположенный внутри корпуса, вращается, перекрывая или открывая проход для рабочей среды. В положении “полностью открыто” диск располагается параллельно потоку, минимизируя сопротивление. В положении “полностью закрыто” диск перпендикулярен потоку, плотно прижимаясь к интегрированному седловому уплотнению, обеспечивая герметичное перекрытие.
Варианты комплектации
- Исполнение с ручным управлением:
- С рукояткой (для малых диаметров и низких давлений).
- С редуктором (для больших диаметров и повышенных усилий).
- Исполнение с приводом:
- С электроприводом (для автоматизации процесса управления).
- С пневмоприводом (для быстрого срабатывания и работы во взрывоопасных зонах).
- Различные материалы корпуса и уплотнения: Позволяет подобрать затвор для работы с различными рабочими средами и температурными режимами.
- Межфланцевое или фланцевое присоединение: В зависимости от требований монтажа.
