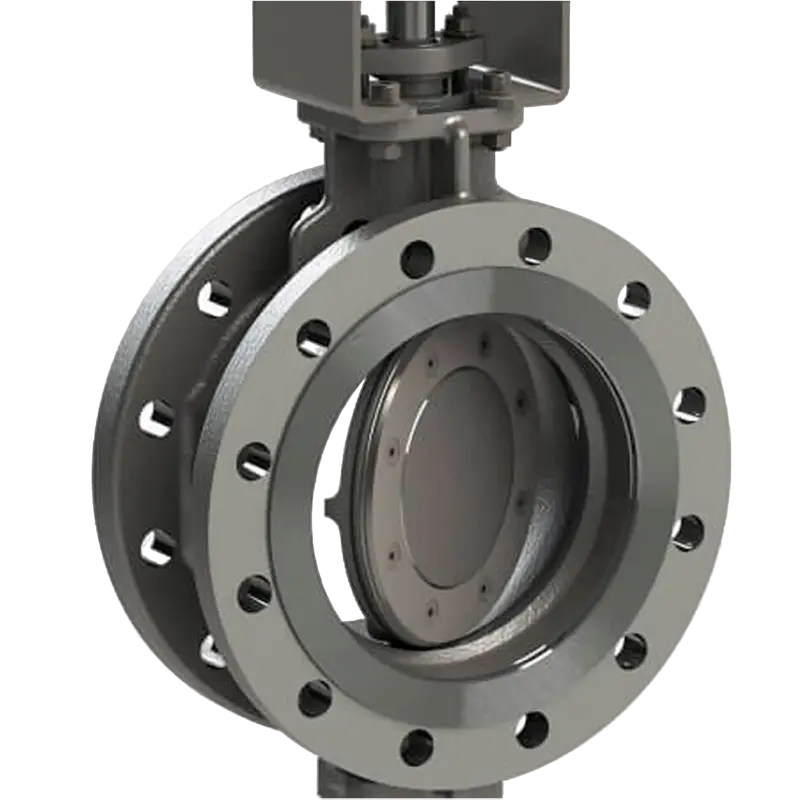

Дисковый затвор безэксцентриковый с возможностью замены седлового уплотнения ЗД 41-2
Дисковый затвор безэксцентриковый с возможностью замены седлового уплотнения ЗД 41-2
DN Номинальный диаметр: от DN 50 до DN 3000
PN Номинальное давление: от PN 6 до PN 25
TO Температура рабочей среды: -23…+200°С
Отличительные особенности
- Быстросменный узел уплотнения: Конструкция затвора предусматривает легкую и быструю замену уплотнительного узла без необходимости демонтажа всего оборудования из трубопровода. Это существенно сокращает время простоя и затраты на техническое обслуживание.
- Возможность замены уплотнительных элементов: Позволяет оперативно заменить изношенный или поврежденный уплотнительный элемент, восстанавливая герметичность и работоспособность затвора, вместо полной замены всего изделия.
- Расширенные возможности для обслуживания и ремонта: Удобство замены уплотнения делает процесс обслуживания проще, быстрее и экономичнее, позволяя проводить ремонтные работы непосредственно на месте установки.
- Безэксцентриковая конструкция: Как и в модели ЗД 41-1, отсутствие эксцентриситета минимизирует износ уплотнительных поверхностей, продлевая общий срок службы затвора.
- Высокая надежность: Сочетание безэксцентриковой конструкции и возможности быстрой замены уплотнения гарантирует продолжительную и безотказную работу, даже в сложных условиях эксплуатации.
Принцип действия
Аналогичен модели ЗД 41-1: диск, вращающийся внутри корпуса, перекрывает или открывает проход рабочей среды. Основное отличие заключается в том, что седловое уплотнение выполнено таким образом, что может быть легко демонтировано и заменено без снятия всего затвора с трубопровода. Это обеспечивает возможность быстрого восстановления герметичности при износе уплотнительного кольца.
Варианты комплектации
- Исполнение с ручным управлением:
- С рукояткой (для малых диаметров и низких давлений).
- С редуктором (для больших диаметров и повышенных усилий).
- Исполнение с приводом:
- С электроприводом (для автоматизации процесса управления).
- С пневмоприводом (для быстрого срабатывания и работы во взрывоопасных зонах).
- Различные материалы корпуса и уплотнения: Обеспечивают возможность подбора оптимального варианта для конкретной рабочей среды и условий эксплуатации, включая различные варианты для уплотнительного кольца (EPDM, NBR, PTFE, FKM).
- Межфланцевое или фланцевое присоединение: В зависимости от требований монтажа.
- Комплекты для замены уплотнения: Возможность поставки отдельных комплектов для самостоятельной замены.
